UV-LED Integrator

Anwendungsbereiche:

Durch die kompakte und flache Bauweise ist der Beltron
UV-LED Integrator besonders gut bei Durchlauftrocknern
mit geringer Durchlaufhöhe geeignet.

Anwendungsgebiete sind z.B.:


- UV / LED Trockner


- Leiterplattenbelichter


- Kopiergeräte

UV-LED-Integrator

Allgemeines:



Der Beltron UV-LED Integrator ist ein hochwertiges Messgerät zur Bestimmung der UV-Dosis. Auf der Geräterückseite befindet sich ein UV-Sensor, welcher die LED/UV-Strahlung erfasst. Die LCD-Anzeige gibt direkt den Messerwert in Millijoule pro Quadratzentimeter (mJ/cm²) wieder. Der UV-LED Integrator wird mit einer 3,6 Volt Lithium-Batterie betrieben, welche sich im Inneren des Gerätes befindet. Durch die Verwendung besonders energiesparender Schaltkreise reicht die Batterie für ca. 10.000 Betriebsstunden. Durch einen Spezialfilter werden der sichtbare sowie der IR-Bereich der Strahlung gesperrt, sodass nur der gewünschte Spektralbereich gemessen wird.











Handhabung:



Um eine Messung durchzuführen, gehen Sie wie folgt vor:



1.) Nehmen Sie den UV-LED Integrator durch Betätigen des Kippschalters in Betrieb. Auf der LCD-Anzeige wird ein Bestrahlungswert (Dosis) von 0 mJ/cm² angezeigt.



2.) Drehen Sie den UV-LED Integrator so herum, dass der Sensor zur Strahlungsquelle weist. Lassen Sie den Integrator anschließend unter der UV-Quelle hindurchlaufen bzw. lassen Sie ihn die gewünschte Zeit bestrahlen.



3.) Nach Abschluss der Belichtung kann auf dem Display der Messwert, z.B. 550 mJ/cm², abgelesen werden.



4.) Nach Abschluss der Messung schalten Sie das Gerät am Kippschalter wieder aus. Bei einem erneuten Einschalten wird der UV-LED Integrator wieder auf „Null“ zurückgesetzt für die nächste Messung.



Bitte beachten Sie, dass die Gehäusetemperatur maximal 110° für 10 Sekunden betragen darf!





Die hochleistungsfähigen
UV-LED Integratoren
von BELTRON im Detail:



+ Ein / Aus Schalter



+ LCD-Anzeige



+ Transportkoffer



+ Stromversorgung 3,6 V Lithium-Batterie











 Details BELTRON
UV-LED Integrator


  Details unserer
hochleistungsfähigen
UV-LED Integratoren






Beltron Messgeräte haben viele entscheidende Vorteile für Sie und Ihre Produktion, nutzen Sie unsere Qualitätsvorteile:

+ Über 50 Jahre Qualität "Made in Germany"

+ Zur Belichtung von Siebdruckrahmen

+ Vollständige, gleichmäßige UV-Härtung

+ Sehr kurze Härtungszeiten

+ Nachhaltige Energiesparende Systeme

+ Weiterverarbeitung sofort möglich

+ Hoch kratzfest und glänzend

+ Haltbar & erhöhte Chemikalienbeständigkeit











 Vorteile BELTRON
Messgeräte
    Vorteile unserer
hochleistungsfähigen
Messgeräte







Die UV-LED Integratoren von BELTRON werden erfolgreich eingesetzt in der:


+ Druckindustrie

+ Elektronikindustrie

+ Kunststoffindustrie

+ Bauindustrie

+ Textilindustrie

+ Verpackungsindustrie

+ Pharmaindustrie

+ Automobilindustrie

+ Glasindustrie

+ Maschinenbau











 Anwendungen BELTRON
UV-LED Integrator




Einsatzgebiete unseres
hochleistungsfähigen
UV-LED Integratoren

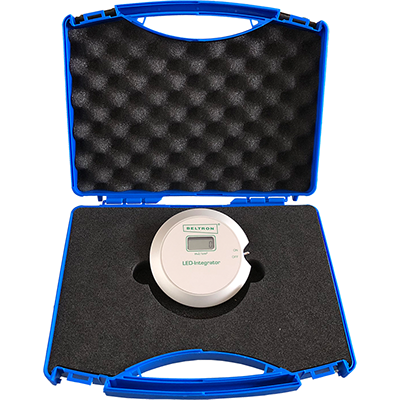

Detailansicht
UV-LED Integrator

Technische Daten

UV-LED Integrator

Anzeige 6-stellige LCD-Anzeige 0 - 999999 mJ/cm²

Abmessung 80 x 145 x 12 mm

Gewicht ca. 500 gr.

Schalter Ein / Aus / automatisch Aus

Stromversorgung 3,6 V Lithium-Batterie

Stromaufnahme 100µA (10.000 Betriebsstunden)

Gehäuse Aluminiumgehäuse verchromt

Spektraler Messbereich 250 - 410 nm (andere Messbereiche lieferbar)

Der UV-LED Integrator wird erfolgreich eingesetzt in der:



Dies sind nur einige Beispiele aus dem vielfältigen Partnerportfolio von Beltron.

  • Druckindustrie
  • Elektronikindustrie
  • Kunststoffindustrie
  • Bauindustrie
  • Textilindustrie
  • Verpackungsindustrie
  • Pharmaindustrie
  • Automobilindustrie
  • Glasindustrie
  • Maschinenbau

Informationsmaterial

UV-LED Integrator
