Beltron GmbH

Beltrotherm

Endaushärtung Fotolötstopplacke nach Belichtung und Entwicklung
mit vorheriger UV-Nachvernetzung

BELTROTHERM
Endaushärtung Fotolötstopplacke nach Belichtung und Entwicklung mit vorheriger UV-Nachvernetzung



UNSER RENNER, EXTREM LANGLEBIG, WARTUNGSARM, ENERGIESPAREND, BEDIENERFREUNDLICH!



Produktbeschreibung:

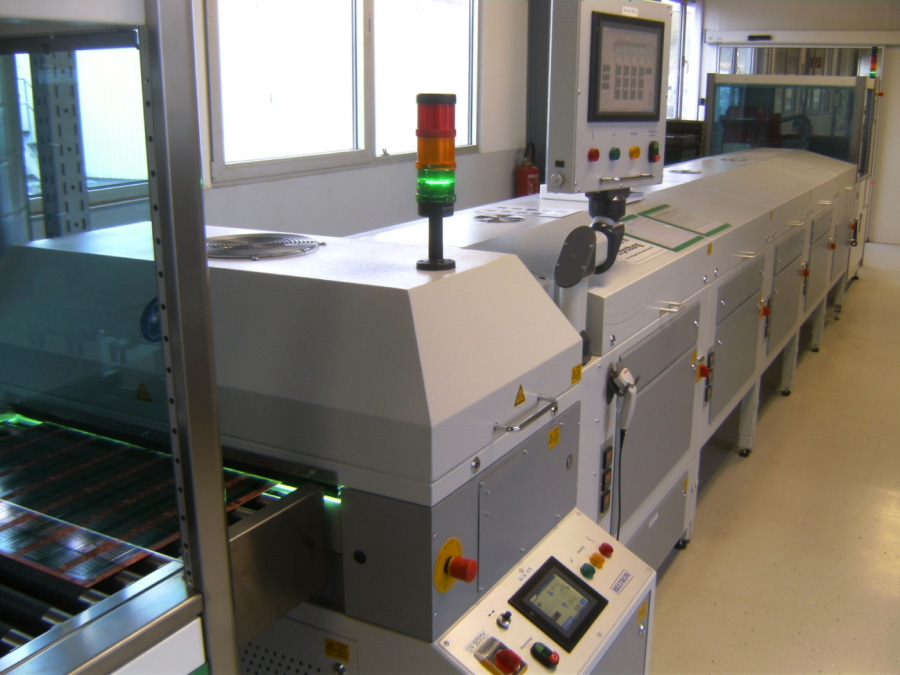

Doppelseitige Endaushärtelinie Lötstopplacke



Pos 1: Einstapelgerät

Pos 2: UV-Nachvernetzer doppelseitig

Pos 3: BELTROTHERM-Trockner doppelseitig

Pos 4: Ausstapelgerät



Die Linie arbeitet vollautomatisch nach Beladung auch im 3 Schicht Betrieb ohne Aufsicht.

Die Länge des BELTROTHERM-Trockners wird nach Kapazitätsanforderungen ausgelegt.



Die hochwertigen Endeigenschaften der Lötstoppmaske verhindern Unterwanderung in aggressiven chemischen Prozessen und bieten optimale Haltbarkeit in mehrfachen Lötprozessen.



Weitere Informationen zu Endaushärtung.

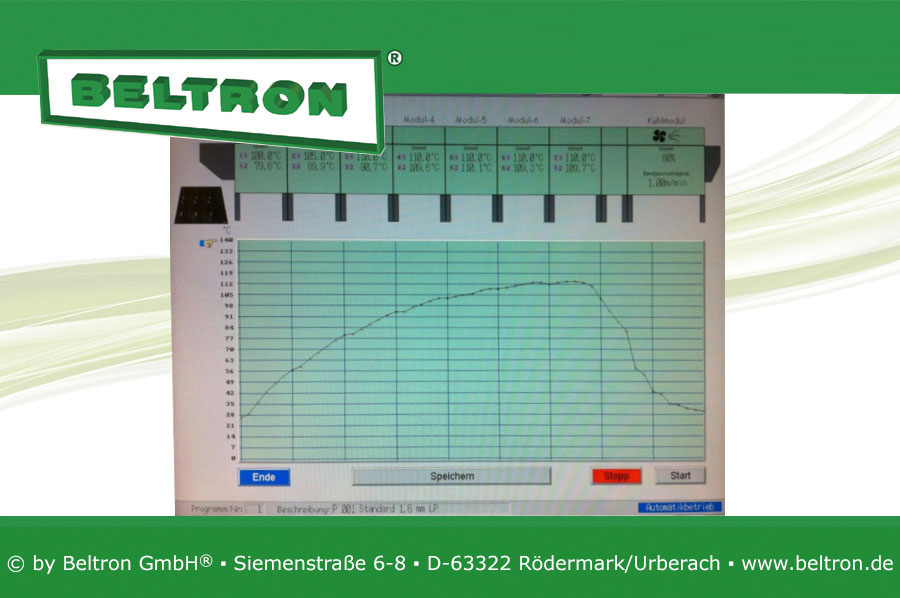

Für unterschiedliche Leiterplattendickenbereiche und Sondertypen werden Temperaturprofile - abgestimmt auf einen optimalen Trocknungsprozess - erstellt und in der SPS-Steuerung gespeichert. Optimierte Temperaturprofile werden aufgezeichnet und in bis zu 120 Programmen gespeichert.

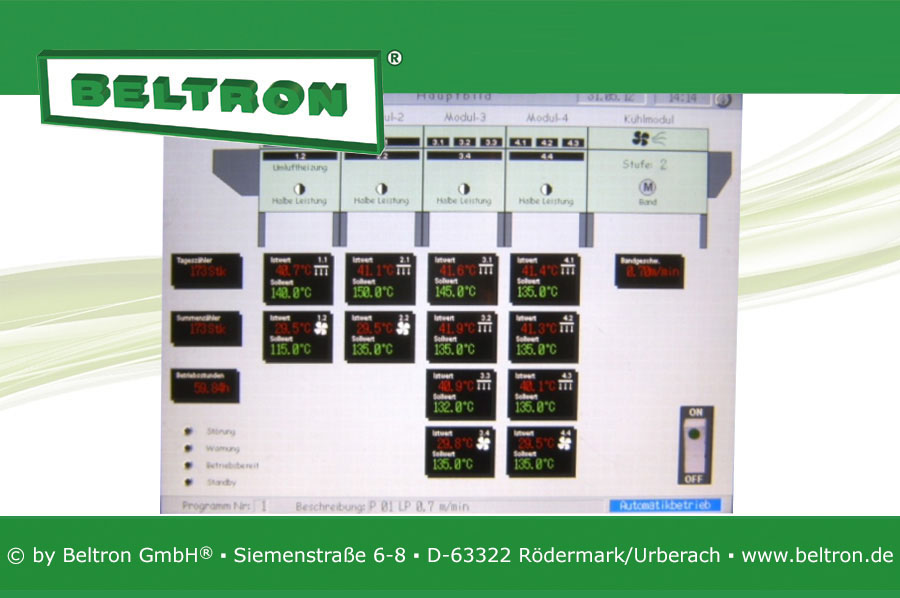

Das entsprechende Trocknungsprogramm wird per Touch auf dem Touch Screen aufgerufen und innerhalb von Minuten umgestellt. Die wenigen Minuten Umstellzeit gehen in der Regel in der Vorbereitungszeit der Beschichtungslinie auf das neue Los unter. Die Betriebsbereitschaft wird per Freigabesignal an die vorgelagerte Anlage gemeldet. Der Touch Screen der OMRON SPS-Steuerung zeigt auf einen übersichtlichen Blick den Betriebszustand an und ist bereit für weitere Eingaben.

Unser Technologie und Vertriebspartner in der Elektronikindustrie

ahk GmbH · Gewerbering 8 - 13 · 74193 Schwaigern · Germany

Tel.: +49 (0)7138 - 81274-0  ·  Fax: +49 (0)7138 - 81274-10

Email: info@ahk-service.de  ·  Internet: www.ahk-service.de





Die hochleistungsfähigen
Durchlauftrockner Beltrotherm
von BELTRON im Detail:



+ stufenlose Leistungsregelung



+ einstellbare Bandgeschwindigkeit



+ SPS-Steuerung mit Touch Screen















 Details BELTRON
Beltrotherm
 Details unserer
hochleistungsfähigen
Durchlauftrockner
BELTROTHERM






Beltron Thermische Trocknungsanlagen haben viele entscheidende Vorteile für Sie und Ihre Produktion, nutzen Sie unsere Qualitätsvorteile:

+ Über 50 Jahre Qualität "Made in Germany"

+ Thermische Trocknung

+ Vollständige, gleichmäßige UV-Härtung

+ Sehr kurze Härtungszeiten

+ Nachhaltige Energiesparende Systeme

+ Weiterverarbeitung sofort möglich

+ Hoch kratzfest und glänzend

+ Haltbar & erhöhte Chemikalienbeständigkeit





Die Durchlauftrockner Beltrotherm von BELTRON werden erfolgreich eingesetzt in der:


+ Druckindustrie

+ Elektronikindustrie

+ Kunststoffindustrie

+ Textilindustrie

+ Verpackungsindustrie

+ Automobilindustrie

+ Glasindustrie











 Vorteile BELTRON
Beltrotherm
 Vorteile unserer
hochleistungsfähigen
Durchlauftrockner
BELTROTHERM













 Anwendungen BELTRON
BELTROTHERM
 Einsatzgebiete unserer
hochleistungsfähigen
Durchlauftrockner
BELTROTHERM





Technische Daten

Beltrotherm

Arbeitsbreite: 610 mm / 24" oder 760 mm / 30"

Bandgeschwindigkeit: einstellbar

Vortrocknung Lötstopmaske: 0,5 - 50,0 m/min.

Härten Lötstopmaske: 0,2 - 2,0 m/min.

Härten Pasten: 0,5 - 5,0 m/min.

Temperaturbereich: RT - 250°C

Elektrischer Anschluss: 400 V 3/N/PE 50 Hz

CE Zeichen



Anschlussleistung:

je Modul: 9,3 kW / 18,6 kW

Betriebsleistung:

je Modul: 4,6 kW / 9,3 kW

Zuluft, Abluft je Modul: 100 - 300 m³/h

Modullänge: 1000 mm

Modulbreite: 1000 mm

Modulhöhe: 1200 mm



verfügbare Module :

Beruhigungsmodul

Abdunstmodul

Heizmodul

Kühlmodul

Ein- / Auslauf, versch.

SPS-Steuerung: Im fahrbaren Pult mit Touch-Screen-Bildschirm

Der Beltrotherm wird erfolgreich eingesetzt in der:



Dies sind nur einige Beispiele aus dem vielfältigen Partnerportfolio von Beltron.

  • Druckindustrie
  • Elektronikindustrie
  • Kunststoffindustrie
  • Textilindustrie
  • Verpackungsindustrie
  • Automobilindustrie
  • Glasindustrie
