Durchlauftrockner für die Vortrocknung nach einer Nasslackbeschichtung

BELTROTHERM Durchlauftrockner für die Vortrocknung nach einer Nasslackbeschichtung:



Diese einzigartige Trocknungstechnologie erlaubt  Abdunstung und Vortrocknung von beschichteten  Nasslacken, z.B. Lötstopplacke, Ätzresiste usw. innerhalb von nur 5 bis 7 Minuten. Die Oberfläche ist klebefrei vorgetrocknet und  rückstandsfreie Entwicklung nach der Belichtung sichergestellt. Je nach Trocknerausstattung wird der Prozess ein- oder doppelseitig ausgeführt.



Der Trocknungsprozess ist unabhängig von der Beschichtungsart, das Abdunsten und Vortrocknen erfolgt im horizontalen Verfahren, schnell und vollständig.



Beschichtungsarten:

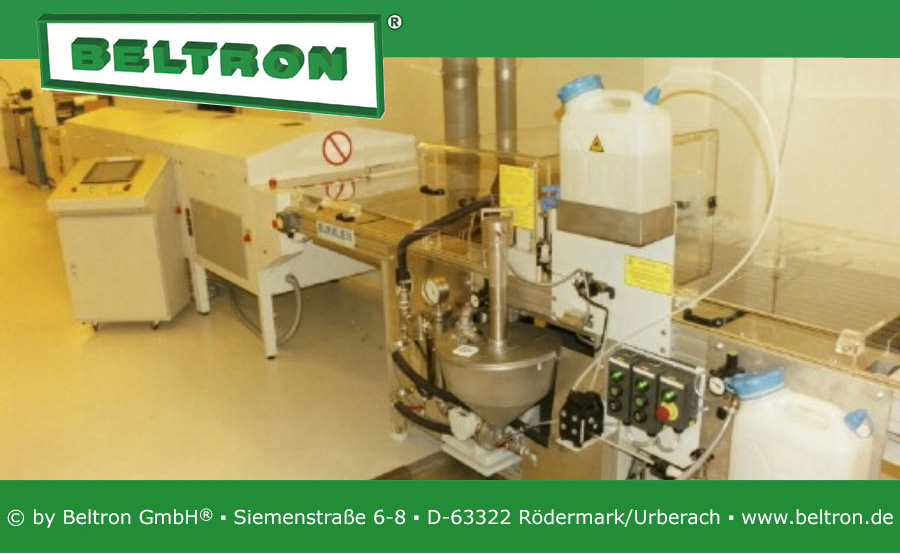

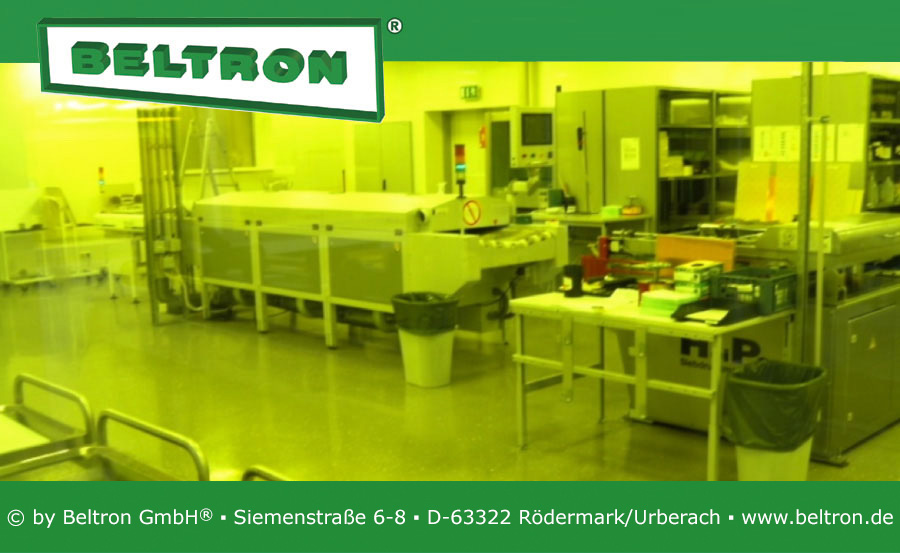

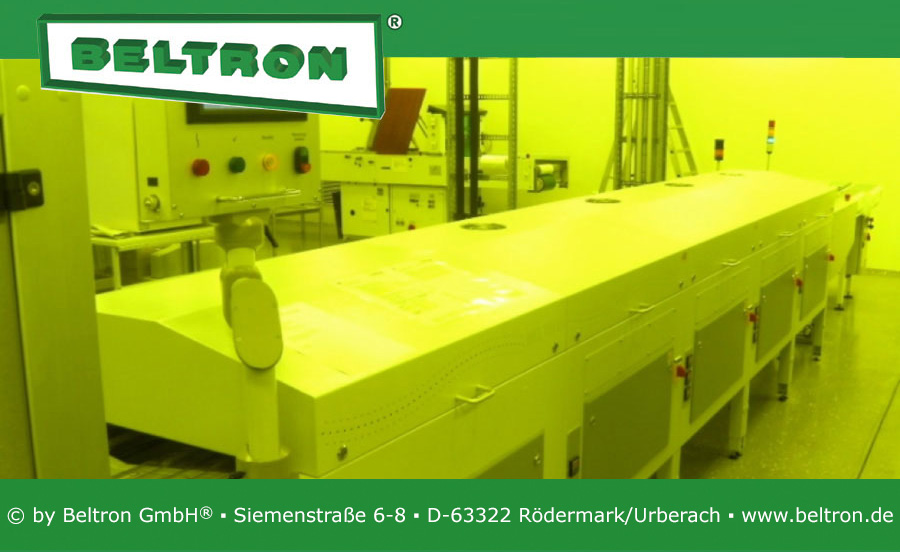

Siebdruck ein- oder doppelseitig vertikal,  Gießbeschichtung einseitig, Sprühbeschichtung ein- oder doppelseitig, Tauchbeschichtung, Rollercoating und mehr.



Für unterschiedliche Leiterplattendickenbereiche und Sondertypen werden Temperaturprofile - abgestimmt auf einen optimalen Trocknungsprozess - erstellt und in der SPS-Steuerung gespeichert. Optimierte Temperaturprofile werden aufgezeichnet und in bis zu 120 Programmen gespeichert.



Das entsprechende Trocknungsprogramm wird per Touch auf dem Touch Screen aufgerufen und innerhalb von Minuten umgestellt. Die wenigen Minuten Umstellzeit gehen in der Regel in der Vorbereitungszeit der Beschichtungslinie auf das neue Los unter.



Die Betriebsbereitschaft wird per Freigabesignal an die vorgelagerte Anlage gemeldet.Der Touch Screen der OMRON SPS-Steuerung zeigt auf einen übersichtlichen Blick den Betriebszustand an und ist bereit für weitere Eingaben.



Unser Technologie und Vertriebspartner in der Elektronikindustrie

ahk GmbH · Gewerbering 8 - 13 · 74193 Schwaigern · Germany

Tel.: +49 (0)7138 - 81274-0  ·  Fax: +49 (0)7138 - 81274-10

Email: info@ahk-service.de  ·  Internet: www.ahk-service.de





Die hochleistungsfähigen
Durchlauftrockner Beltrotherm
von BELTRON im Detail:



+ stufenlose Leistungsregelung



+ einstellbare Bandgeschwindigkeit



+ SPS-Steuerung mit Touch Screen















 Details BELTRON
Beltrotherm
 Details unserer
hochleistungsfähigen
Durchlauftrockner
BELTROTHERM






Beltron Thermische Trocknungsanlagen haben viele entscheidende Vorteile für Sie und Ihre Produktion, nutzen Sie unsere Qualitätsvorteile:

+ Über 50 Jahre Qualität "Made in Germany"

+ Thermische Trocknung

+ Vollständige, gleichmäßige UV-Härtung

+ Sehr kurze Härtungszeiten

+ Nachhaltige Energiesparende Systeme

+ Weiterverarbeitung sofort möglich

+ Hoch kratzfest und glänzend

+ Haltbar & erhöhte Chemikalienbeständigkeit





Die Durchlauftrockner Beltrotherm von BELTRON werden erfolgreich eingesetzt in der:


+ Druckindustrie

+ Elektronikindustrie

+ Kunststoffindustrie

+ Textilindustrie

+ Verpackungsindustrie

+ Automobilindustrie

+ Glasindustrie











 Vorteile BELTRON
Beltrotherm
 Vorteile unserer
hochleistungsfähigen
Durchlauftrockner
BELTROTHERM













 Anwendungen BELTRON
BELTROTHERM
 Einsatzgebiete unserer
hochleistungsfähigen
Durchlauftrockner
BELTROTHERM





Technische Daten

Beltrotherm

Arbeitsbreite: 610 mm / 24" oder 760 mm / 30"

Bandgeschwindigkeit: einstellbar

Vortrocknung Lötstopmaske: 0,5 - 50,0 m/min.

Härten Lötstopmaske: 0,2 - 2,0 m/min.

Härten Pasten: 0,5 - 5,0 m/min.

Temperaturbereich: RT - 250°C

Elektrischer Anschluss: 400 V 3/N/PE 50 Hz

CE Zeichen



Anschlussleistung:

je Modul: 9,3 kW / 18,6 kW

Betriebsleistung:

je Modul: 4,6 kW / 9,3 kW

Zuluft, Abluft je Modul: 100 - 300 m³/h

Modullänge: 1000 mm

Modulbreite: 1000 mm

Modulhöhe: 1200 mm



verfügbare Module :

Beruhigungsmodul

Abdunstmodul

Heizmodul

Kühlmodul

Ein- / Auslauf, versch.

SPS-Steuerung: Im fahrbaren Pult mit Touch-Screen-Bildschirm

Der Beltrotherm wird erfolgreich eingesetzt in der:



Dies sind nur einige Beispiele aus dem vielfältigen Partnerportfolio von Beltron.

  • Druckindustrie
  • Elektronikindustrie
  • Kunststoffindustrie
  • Textilindustrie
  • Verpackungsindustrie
  • Automobilindustrie
  • Glasindustrie
